Correction axamen 160318

Exercice:1

1. Donner à l’aide d’un schéma, l’architecture de Von Neumann.
• Pour traiter une information, un microprocesseur seul ne suffit pas, il faut l’insérer au sein d’un système minimum de traitement programmé de l’information.
• John VonNeumann est à l’origine d’un modèle de machine universelle de traitement programmé de l’information (1946).
• Cette architecture sert de base à la plupart des systèmes à microprocesseur actuel. Elle est composée des éléments suivants :
• Une unité centrale
• une mémoire principale
• Des interfaces d’entrées/sorties

Exercice:1

1. Quelle est la différence entre un Pentium 4 et Core 2 Duo ?
2. Quelle est la différence entre S-ATA et P-ATA ?

Correction

1. Quelle est la différence entre un Pentium 4 et Core 2 Duo ? (2 pts)
• Les Core 2 Duo sont les successeurs des Pentium. La différence est au niveau de l’architecture interne de la puce.
• Le Core 2 duo est équipé de deux coeurs ayant une mémoire cache commune et le Pentium 4 est équipé d’un seul coeur.
• Performances réduites notamment à cause de la taille inférieure de la mémoire cache. Le Core 2 Duo est plus performant que le P4, donc plus cher.
2. Quelle est la différence entre S-ATA et P-ATA ? (2 pts)
• La différence est essentiellement en quatre points :
• Débit de transmission de données (SATA est plus rapide)
• Forme physique du connecteur (celui du SATA est plus petit)
• Nombre de disques durs par câble (1 pour SATA et 2 pour PATA)
• Longueur maximale des câbles (1m pour SATA et 45cm pour PATA)






Exercice:2

1. Expliquer le(s) différence(s) entre PCI-E et PCI-X
• PCI-Express, communément appelé PCI-E, et PCI-X sont deux normes technologiques conçues pour améliorer l’ancienne norme PCI. Malgré la similitude de leurs noms, ces deux normes sont incompatibles les unes avec les autres et traitent la communication entre les périphériques et un système informatique de manière très différente.
• Le bus PCI Express (Peripheral Component Interconnect Express, noté PCI-E ou 3GIO pour «Third Generation I/O»), est un bus d’interconnexion permettant l’ajout de cartes d’extension dans l’ordinateur.
2. Expliquer brièvement la différence entre le bus et le connecteur PCI et PCI-E
• Le bus PCI Express a été mis au point en juillet 2002. Contrairement au bus PCI, qui fonctionne en interface parallèle, le bus PCI Express fonctionne en interface série, ce qui lui permet d’obtenir une bande passante beaucoup plus élevée que ce dernier.
• Les connecteurs PCI Express sont incompatibles avec les anciens connecteurs PCI et possèdent des tailles variables et une plus faible consommation électrique.
• Contrairement aux connecteurs PCI dont l’usage était limité à la connectique interne, le standard PCI Express permet de connecter des périphériques externes à l’aide de câbles.
3. Expliquez la différence entre les bus suivants (année sortie, vitesse, qu’est-ce qu’on y branche)
• VLB
• ISA
• SCSI
• PCI
• USB (1,2, 3.0)
• AGP
• PCI-E
• PCI-X
• SATA
4. Dresser dans le tableau ci-dessous le nom et la fonction de chacun des connecteurs PCI Express.

Image	Nom	Nombre de connecteur	Vocation	Vitesse
	Le connecteur PCI Express 1X	36 connecteurs	destiné à un usage d’entrées-sorties à haut débit	250 MB/s
	Le connecteur PCI Express 4X	64 connecteurs	Destiné à un usage sur serveurs	1000 MB/s
	Le connecteur PCI Express 8X	98 connecteurs	Destiné à un usage sur serveurs	2000 MB/s
	Le connecteur PCI Express 16X	164 connecteurs	mesure 89 mm de long et a vocation à servir de port graphique	4000 MB/s
	Le connecteur PCI Express 32X	164 connecteurs	même dimension que 16x et utilisé comme port graphique avec les technologies CrossFire d’ATI et SLI de Nvidia	8000 MB/s

Exercice:3

• Répondez aux questions suivantes (3 phrases au maximum) :
1. Indiquez les trois parties du bus reliant les unités d’un ordinateur.
2. A quoi sert l’UAL et où est-elle située ?
3. Donner la définition d’un Bus et préciser les différents types des bus.
• Correction
1. Les trois parties du bus reliant les unités d’un ordinateur sont :
• Le bus de données ;
• Le bus d’adresses ;
• Le bus de contrôle.
2. L’Unité Arithmétique et Logique est située dans l’Unité Centrale (processeur) et réalise les calculs.
3. Un bus est un ensemble de fils qui assure la transmission du même type d’information.
4. On retrouve trois types de bus véhiculant des informations en parallèle dans un système de traitement programmé de l’information :
• Un bus de données: bidirectionnel qui assure le transfert des informations entre le microprocesseur et son environnement, et inversement. Son nombre de lignes est égal à la capacité de traitement du microprocesseur.
• Un bus d’adresses: unidirectionnel qui permet la sélection les informations à traiter dans un espace mémoire(ou espace adressable) qui peut avoir 2 emplacements, avec n = nombre de conducteurs du bus d’adresses.
• Un bus de commande: constitué par quelques conducteurs qui assurent la synchronisation des flux d’informations sur les bus des données et des adresses

Exercice:4

• Qu’elle est le rôle du la mémoire principale?
• La mémoire principale contient les instructions du ou des programmes en cours d’exécution et les données associées à ce programme.

Physiquement, elle se décompose souvent en :

• Une mémoire morte (ROM = Read Only Memory) chargée de stocker le programme. C’est une mémoire à lecture seule.
• Une mémoire vive (RAM = Random Access Memory) chargée de stocker les données intermédiaires ou les résultats de calculs. On peut lire ou écrire des données dedans, ces données sont perdues à la mise hors tension. Remarque :Les disques durs, disquettes, CDROM, etc… sont des périphériques de stockage et sont considérés comme des mémoires secondaires.

Exercice:4

• Les principales différences entre la DRAM et la SRAMsont:

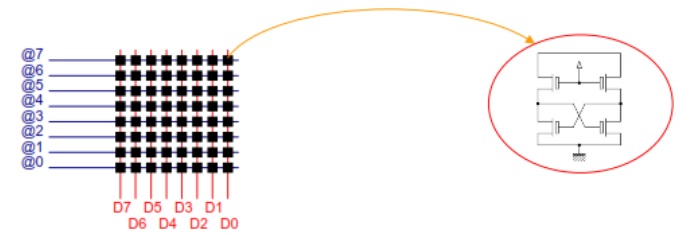

• Le principe sur lequel est basée la notion de mémorisation où Le bit mémoire d’une RAM statique (SRAM) est composé d’une bascule. Chaque bascule contient entre 4 et 6 transistors



• et dans les RAM dynamiques (DRAM), l’information est mémorisée sous la forme d’une charge électrique stockée dans un condensateur (capacité grille substratd’un transistor MOS).



• Densité d’intégration,car un point mémoire nécessite environ quatre fois moins de transistors que dans une mémoire statique.
• La consommation,on retrouve donc aussi très réduite pour la DRAM par rapport à celui de la SRAM.
• Le débit : c’est le nombre maximum d’informations lues ou écrites par seconde.En général les mémoires dynamiques, qui offrent une plus grande densité d’information et un coût par bit plus faible, sont utilisées pour la mémoire centrale, alors que les mémoires statiques, plus rapides, sont utilisées lorsque le facteur vitesse est critique, notamment pour des mémoires de petite taille comme les caches et les registres
